TechnaCheck主轴负载监控选型流程及说明
发布时间:2017-09-11 18:12:59| 浏览次数:


非接触,在线检测,不增加循环时间,通过监控主轴负载变化实现监控功能


1、TC6400刀具监控系统


构成:




功能:


机床主轴负载监控系统在线监控,可对机床实时监控,避免由于刀具故障如断刀、破损、磨损引起的主轴等机械破坏性的损坏,可有效保护机床。



机床主轴负载监控系统通过系统“学入”功能可即时检测刀具磨损程度,同时进行相应修正和调整,可保证加工工件合格率并最大化利用刀具,在刀具寿命基础上提高生产效益。



机床主轴负载监控系统安装简单,易于调试,不必机械改造,整个系统单元可方便安装于电气控制箱内,调试软件现场可实现所有运行设置,无需更多协助。


技术规格:



CPU

ARM9 family, 200 MHz 54 Folio Key Panel



Keyboard54 Folio Key Panel
Graphics



800 x 600 pixel TFT

 Backlight

LED type. 70.000 Hours Life

RAM Memory

64 MB

Flash Memory

256 MB

Operating  System

Proprietory

TTBUS

Proprietory Sensor Bus

Profibus

Optional Sensor Bus

USB Device

PC Interface

USB Master

Data Collection (Future Optional)

Ethernet Interface

(Future Optional)

Protection Class

IP 60

Dimensions

See appendix.H

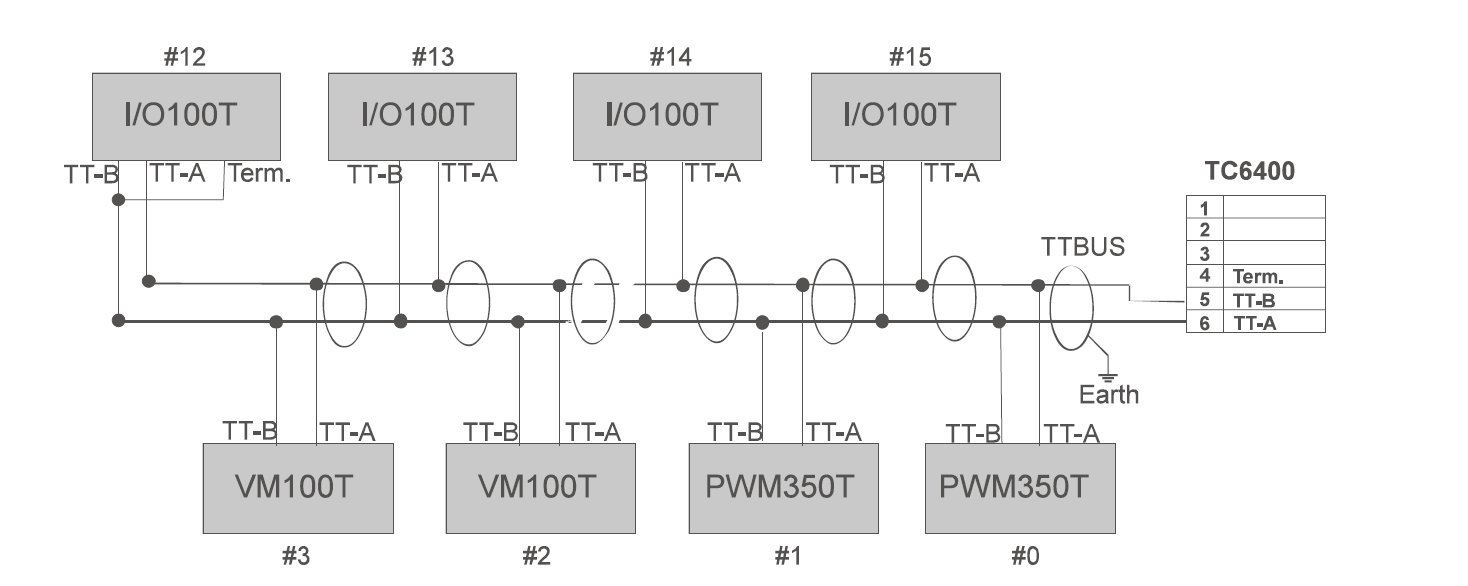

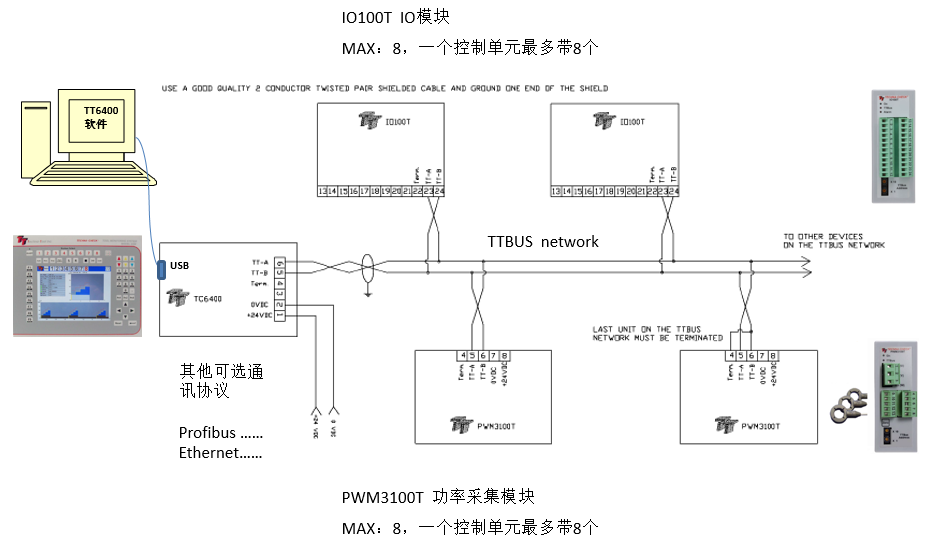

2、TTBUS Networking  TTBUS网络


TTBUS是刀具监控主机TC6400和多个测量变送器以及数字IO单元的通讯协议,TTBUS协议基于标准的RS485 硬件。


目前刀具监控系统有4种基于TTBUS的单元:



        PWM350T         :       3-相模拟量功率变送器

         PWM3100T       :       3-相数量量功率及电流变送器

         VM100T            :       震动传感器接口单元

         I/O100T             :       数字IO单元


重要提示:

通讯电缆请选用高质量的低阻抗屏蔽双绞电缆,单端或双端接地

网络上的最后一个单元要做终端处理。每个模块都有终端接线端子,按上图所示短接即可。终端处理短接线要尽可能的短。

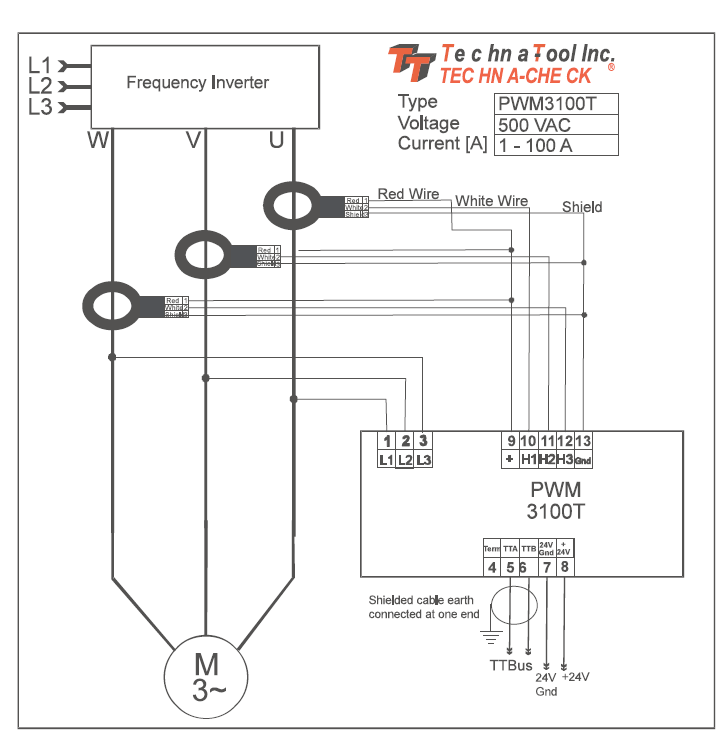

3、PWM3100T 功率转换模块

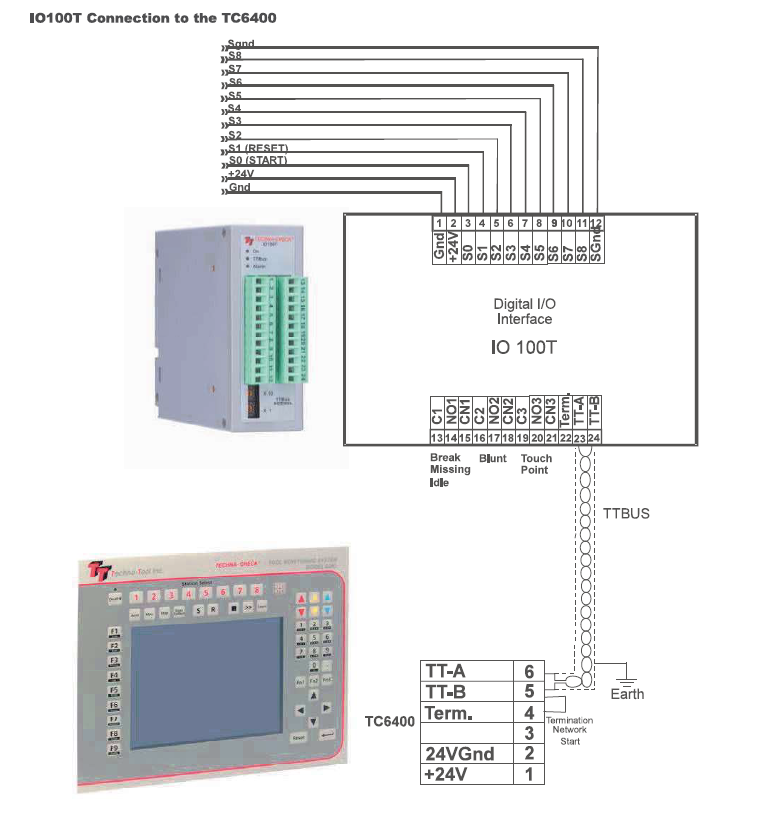

4、I/O100T模块

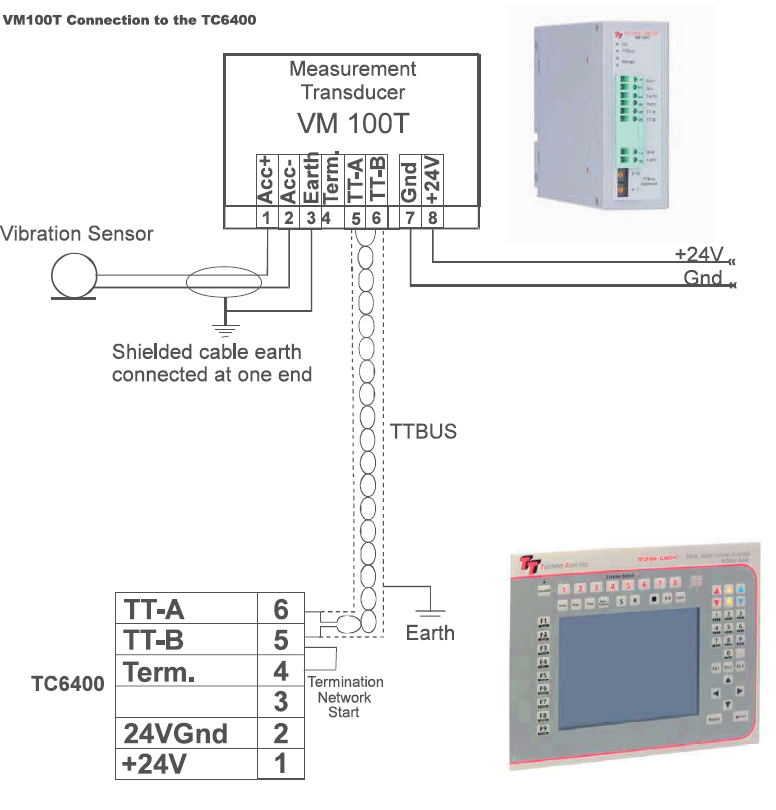

5、VM100T模块
