BKM92 Kombi I/O


■ Connections: Mini-USB接口,插拔式电源供给探测头连接口

■ 数字控制输入信号(正或负电逻辑控制)

    -3位数字输入可启动和学入指令以及配置通道

    -10位数字输入可以选择驱动多至512把不同刀具目标位置监控

■ 2个继电器输出信号(N/C或N/O状态)

    -正常信号显示(“ok”)

    -错误信号显示(“ko”)

■ 2位数字输出用于开放设置(开关24V信号功能)

■ 3个旋转开关

    -选择检测头

    -设置摆动角度(以24°/步设置,范围从0°到360°)

■ 8个切换开关

    -选择监控类型(目标或自由探测)

    -定义探测杆摆动方向(正时针 和/或 逆时针)

  -设置N/C或N/O型继电器输出连接

    -定义检测强度(低/高)

     -选择偏差设置范围:±0.1° / ±1.0° / ±3.0° / ±10.0°


技术参数

壳体内置绝缘材质,保护等级 II
保护等级IP20

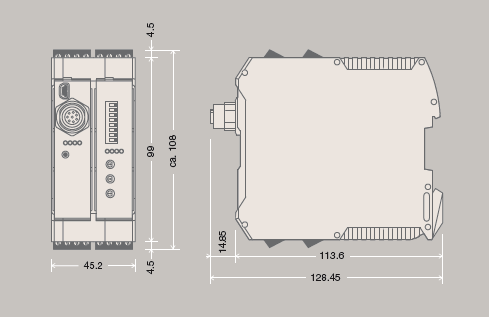

规格尺寸(W×H×D)45.2mm x 99mm x 113.6mm
壳体安装35mm安装轨道,适用标准 DIN EN 50022
电源供给

24 VDC ±20 % PELV(低电压保护)

I最大=0.4A

能量消耗10 VA 最大
控制电压24VDC ±20 % PELV(低电压保护)

输入

输入电流

脉冲间隔

偶合隔离

5 mA

30 ms 最小值

开关输出

2 x 30 VDC,2A 最大值

2侧位开关,最大输出电流0.5 A

连接方式

·插拔式连接

 -电源供给, 继电器输出, 控制信号输入, 探测头连接, 8针圆形插头

·Mini-USB

环境条件适用标准 3K3,EN50178
工作环境温度0°C to +50°C
存储温度-20°C to +80°C


机械规格
